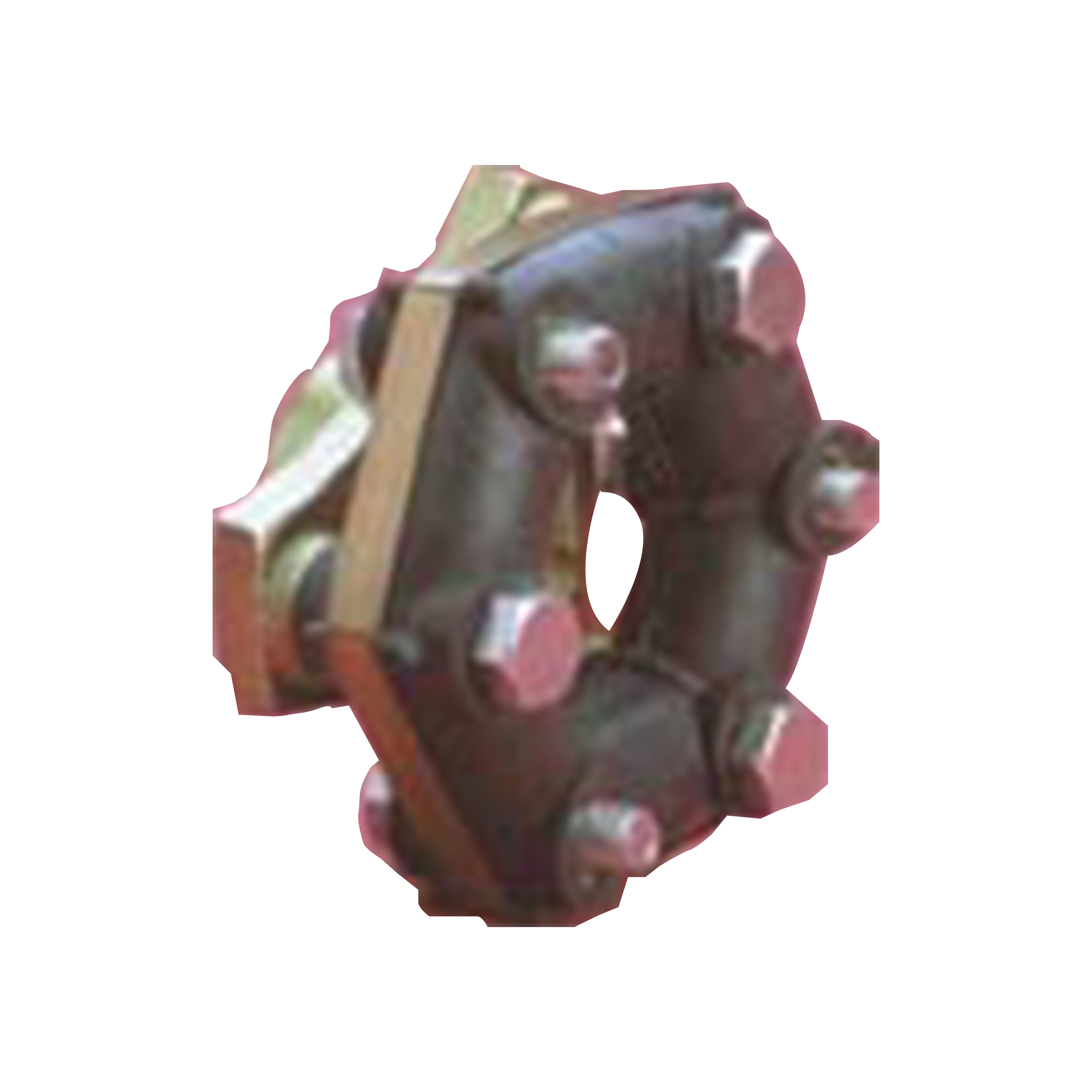

弹性联轴器-Juboflex独立轮毂

弹性联轴器-Juboflex独立轮毂

弹性联轴器-Juboflex独立轮毂

弹性联轴器-Juboflex独立轮毂

弹性联轴器-Juboflex独立轮毂

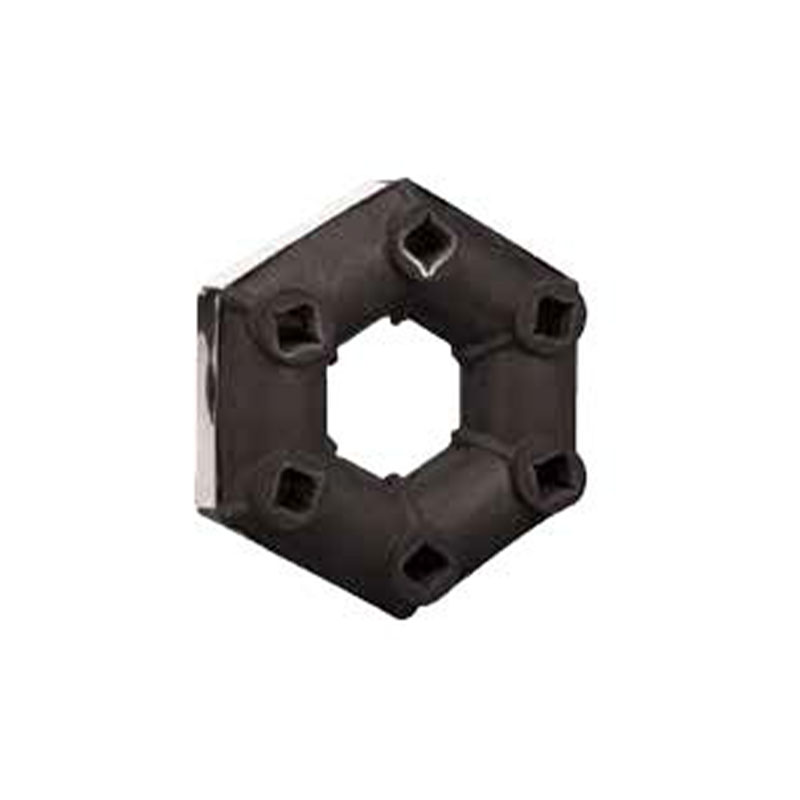

弹性联轴器-Juboflex独立轮毂的概况 -

弹性结构影响因素：
① 预压天然橡胶。

② 结合金属弹片。

③ 预压金属板。(安装后被移除）

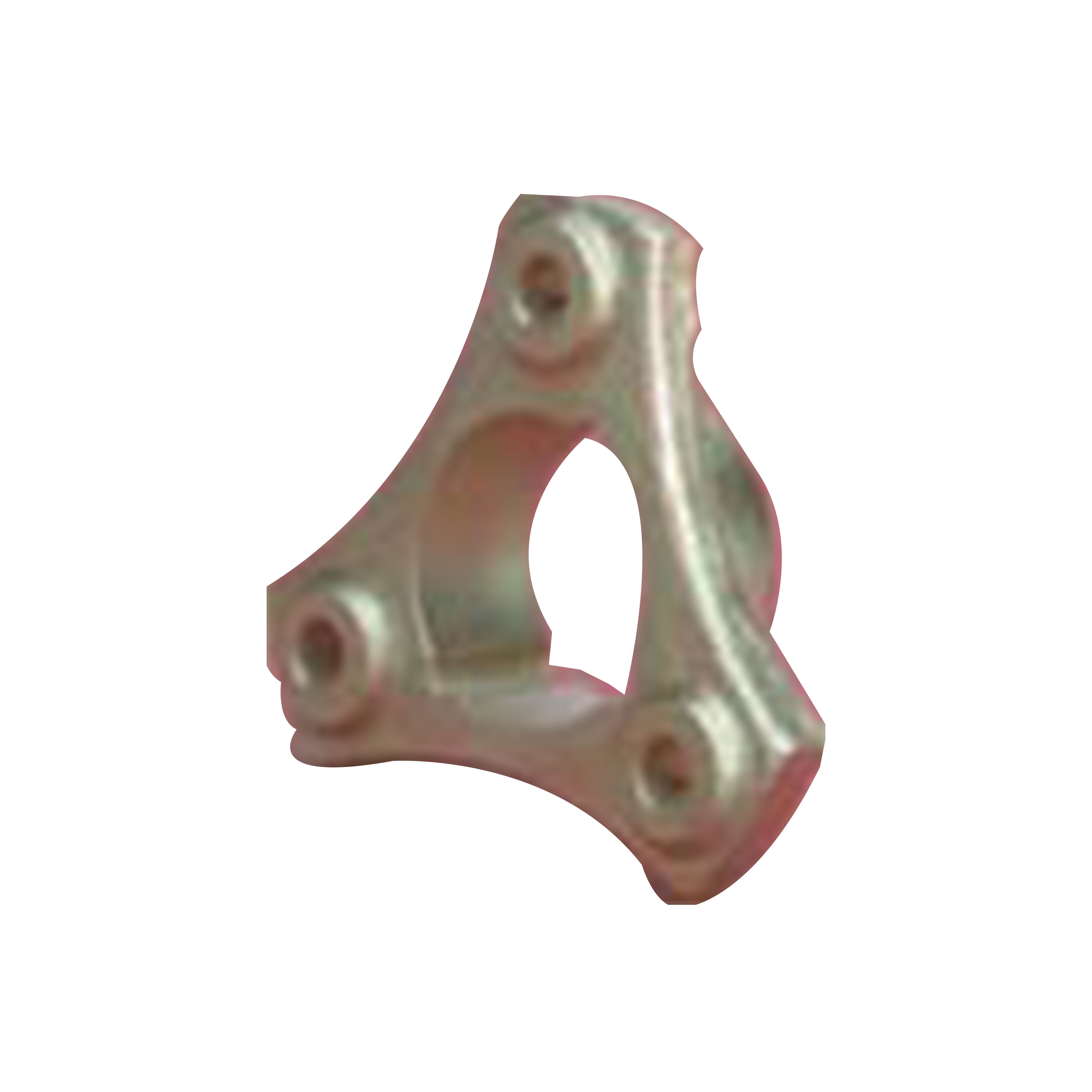

法兰：
④ 适合单独轮毂的压铸钻孔钢。

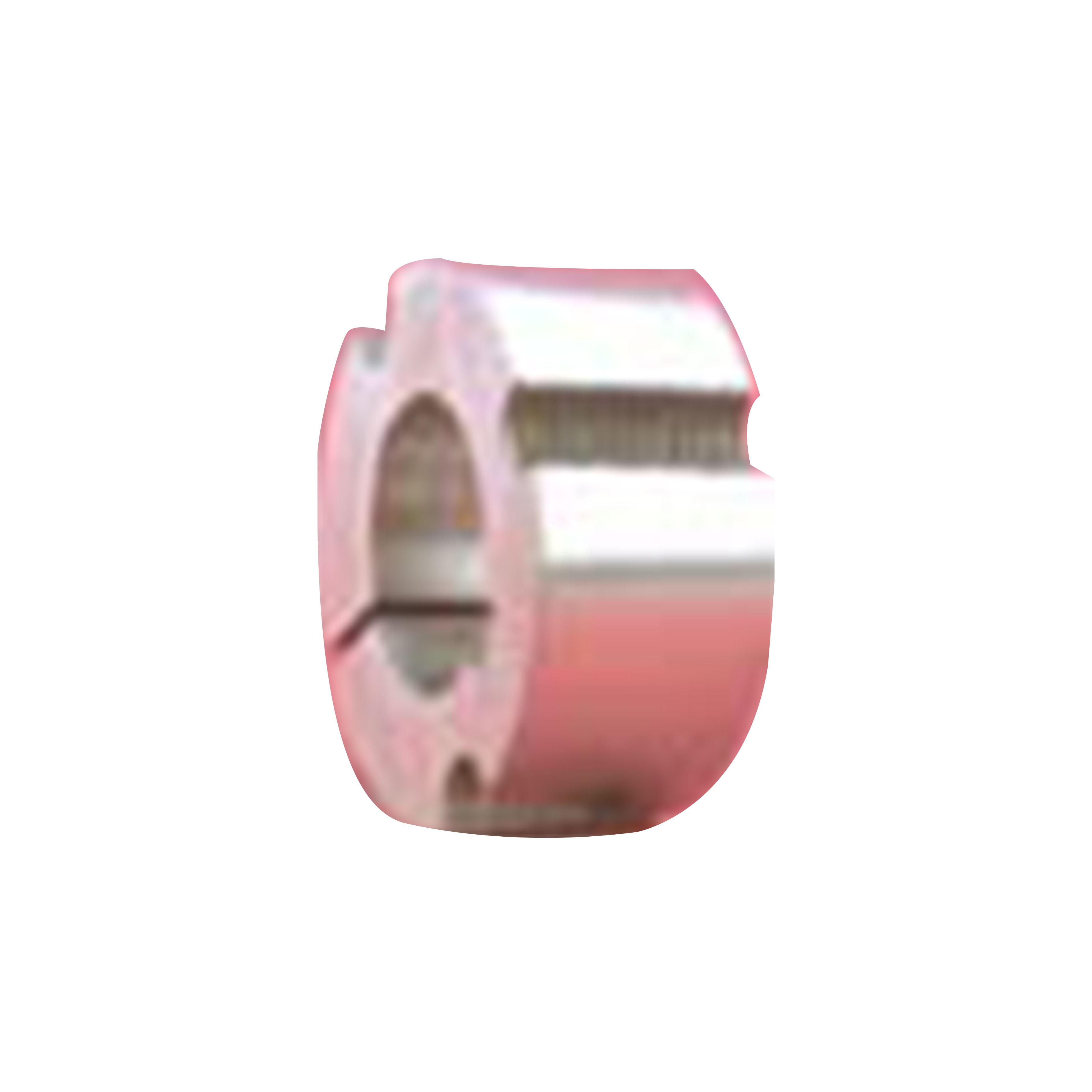

⑤ 通用单独轮毂。
弹性联轴器-Juboflex独立轮毂的优势 +
独立轮毂结合JUBOFLEX联轴器使用，还具备以下优势：
不需要加工法兰即可安装。

优势：

体积小。

轴向定位非常方便。

安装和拆除简单方便。

简化后的轴和法兰的设计降低了成本。

建议：

在使用中，预压缩是通过紧固螺栓实现的，JUBOFLEX联轴器工作时不需要保留压缩环。
弹性联轴器-Juboflex独立轮毂的性能 +

弹性联轴器-Juboflex独立轮毂的指标 +

尺寸

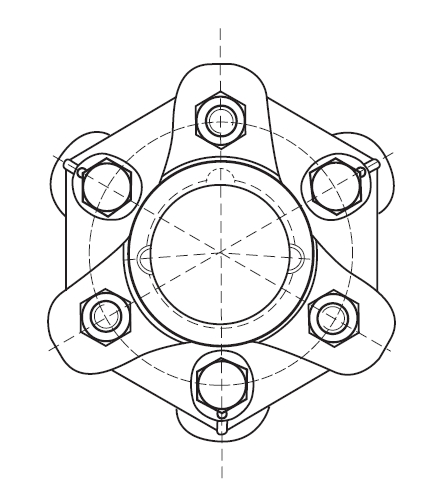

弹性联轴器-Juboflex独立轮毂(图1)

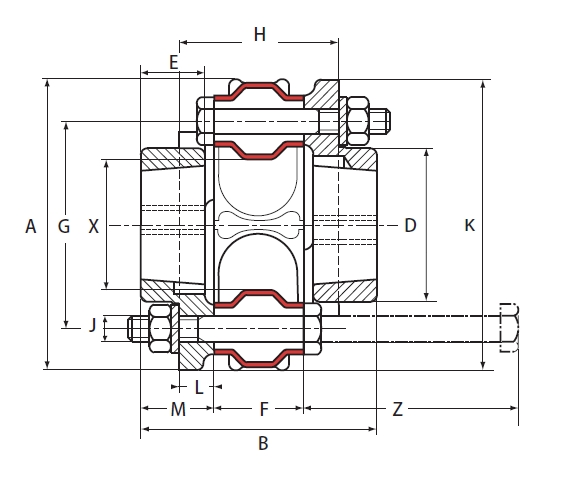

弹性联轴器-Juboflex独立轮毂(图2)

额定扭矩 N.m	最大扭矩 N.m	最大速度 rpm	独立毂	产品型号	A mm	B mm	D mm	E mm	F mm	G mm	H mm	J mm	K mm	L mm	M mm	X mm	Z mm	重量 g
40	120	6000	参看零部件部分	632205	91	74	48	20	28	65	54	8	91	11	23	23	65	0.8
90	270	5000		632210	117	90	60	25	32	85	65	10	121	14	29	35	75	1.6
160	480	4500		632217	142	106	70	25	46	100	81	12	140	17	30	40	90	2.7
250	750	3500		632226	181	121	95	30	51	132	91	14	177	21	35	63	100	5

1 N.m ≈ 0.1 mkg
最大扭矩是非周期性的低频启动扭矩。

零部件目录
弹性体部分的预压缩是通过预压环实现的（安装完成后需要移除）。

联轴器参数	弹性体型号	数量	法兰型号	数量	独立轮毂
联轴器参数	弹性体型号	数量	法兰型号	数量	现有型号	通用型号
632205	632502	1	321316	2	28-20	11-08
632210	632503	1	321326	2	30-25	12-10
632217	632505	1	321336	2	40-25	16-10
632226	632507	1	321346	2	50-30	20-12

功能特点

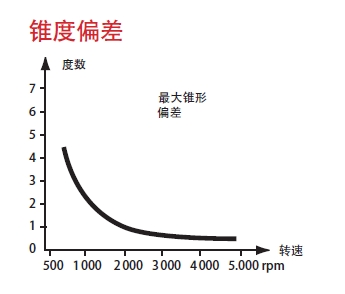

弹性联轴器-Juboflex独立轮毂(图3)

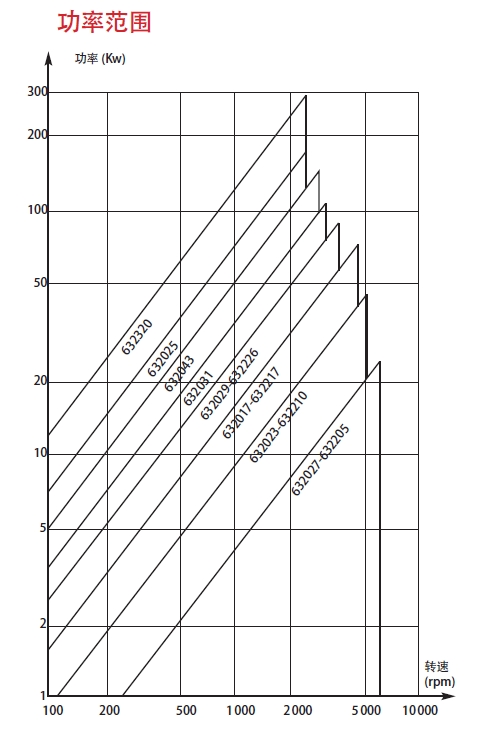

弹性联轴器-Juboflex独立轮毂(图4)

额定扭矩 N.m	径向偏差 1500 rpm
40 90 160 250 350 500 700 1200	0.7 mm 0.9 mm 1.4 mm 1.5 mm 1.8 mm 2.0 mm 2.1 mm 2.4 mm

运行特征

额定扭矩 N.m	振动耦合 N.m	加速工况下的扭角（度数）	刚度
额定扭矩 N.m	振动耦合 N.m	加速工况下的扭角（度数）	轴向 daN/mm	径向 daN/mm	扭转 m.KN/rad.	锥形弧度 m.KN/rad.
40	20	8	6	20	0.285	0.04
90	45	8	8	30	0.57	0.057
160	80	8	11	45	1.14	1.143
250	125	7	11.5	30	2.12	0.57
350	175	7	10	30	2.75	0.57
500	250	7	11	30	4.3	0.57
700	350	8	12	35	4.5	0.86
1200	600	603.	15	60	10.6	1.14

1 N.m ≈ 0.1 mkg

安装

初始安装的预压缩是通过外侧的环③实现的。（弹性是通过环传递的）
把带环的弹性体固定在一个法兰上的三个不相邻孔上，然后再固定在另一个法兰上的三个孔上。
根据以下扭矩拧紧螺栓。

额定耦合TCN N.m	产品型号	紧固耦合 N.m
40	632027/632205	21
90	632023/632210	41
160	632017/632217	72
250	632029/632226	113
350	632031	240
500	632043	350
700	632025	350
1200	632320	350

把初始环剪切掉或移除拆装环。

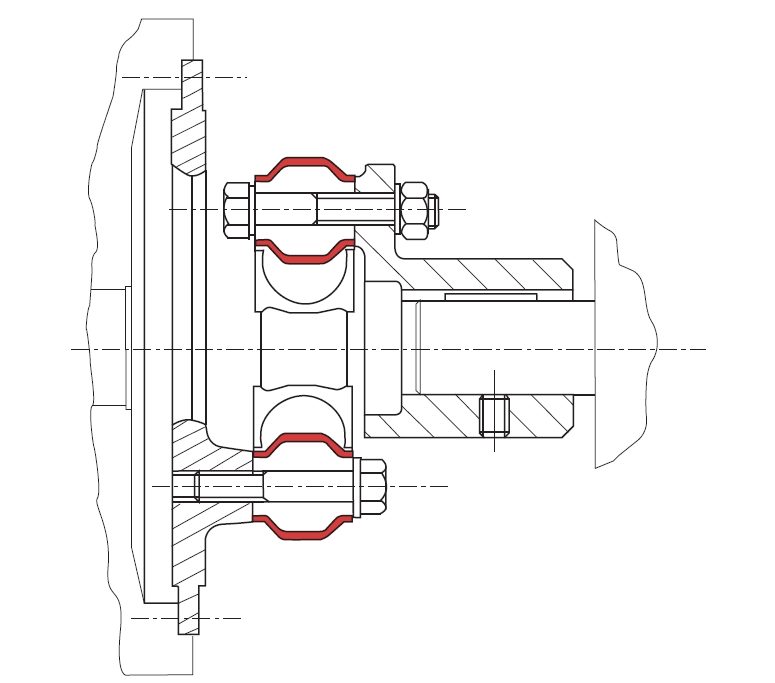

弹性联轴器-Juboflex独立轮毂(图5)

案例：

内燃发动机/发电机耦合安装在飞轮的一个环上。
把原始环剪掉，或移除拆卸环。
