橡胶减震器-RADIAFEX
-
橡胶减震器-RADIAFEX的概况 -

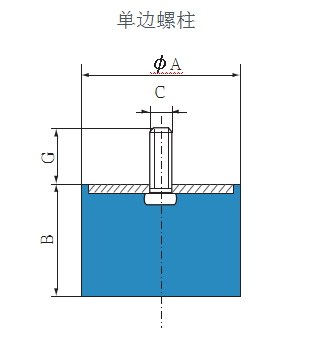

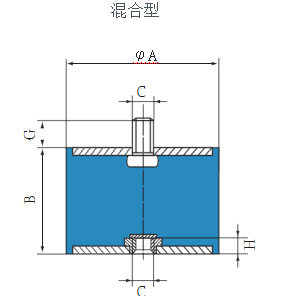

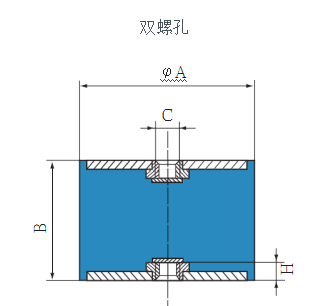

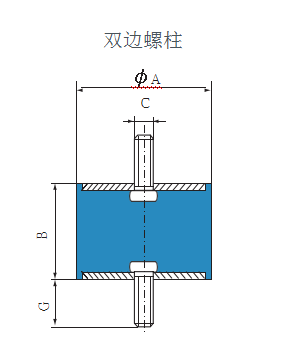

金属件：镀锌钢板；橡 胶：圆柱形天然橡胶；产品结构：5 种（单边螺柱，单边螺孔，双边螺柱，双边螺孔，组合型）。此系列产品包括螺柱型和螺纹孔型。由于欧盟标准和法国标准不一致，因此 Paulstra 还有对应欧盟标准的 -
橡胶减震器-RADIAFEX的优势 +
➤ 种类齐全：➤ 13 种不同直径的螺柱➤ 每种螺栓对应几种不同的高度➤ 5 种安装方式➤ 便于安装➤ 低成本
-
橡胶减震器-RADIAFEX的性能 +
➤ 轴向刚度大于径向刚度➤ 橡胶可承受➤ 压缩（轴向）➤ 剪切 (径向 )➤ 同时承受压缩力和剪切力
推 荐：在径向力不是很大的条件下，横向隔振效果比较明显。
-
橡胶减震器-RADIAFEX的指标 +
规格尺寸和压缩载荷
Ø A (mm) B(mm) C G(mm) 压 缩 型号 最大载荷(daN) 变形量(mm) 12,5 10 M5 10 12 2 511110 13,5 11 2,5 511128 15 10 3 511115 20 8 3,5 511125 16 10 M4 10 20 2 511150 15 3 511151 10 M5 12 20 2 511292 15 20 3 511294 20 15 4 511296 25 15 5 511298 20 5 M6 10 77 0,6 511206 8,5 40 1,5 511200/11 8,5 M6 16,5 40 1,5 511200 15 35 4 511215 20 30 5 511220 25 30 5,5 511225 30 25 7 511230 25,5 10 M6 18 80 2 511158 15 60 3,5 511155 20 50 5 511159 30 50 8 511160 5 M8 20 82 0,6 511265/50 10 80 2 511265 15 80 3.5 511270 15 M8 12 60 3,5 311270/13 19 M8 20 55 4,5 511251 22 50 5,5 511275 25 50 6 511280 30 50 8 511285 40 50 10 511290 30 15 M8 25 90 3,5 511308 22 80 6 511310 30 70 8 511312 40 60 9 511314 40 30 M8 20 120 7 511157 40 120 10 511161 20 M10 25 160 5 511450 25 150 6 511401 35 120 8 511452 40 120 10 511454 45 120 11 511456 50 25 M10 25 300 6 511525 35 250 9 511535 45 190 11 511545 60 22 M10 25 350 3 513601 25 400 6 511625 36 300 9 511635 45 250 11 511645 70 35 M10 25 450 9 511735 50 350 12 511750 70 300 14 511770 80 25 M14 45 1 100 6 513801 30 35 950 8 511830 40 35 600 10 511840 70 35 500 17 511870 80 35 450 19 511880
ØA(mm) B(mm) C G(mm) 压 缩 剪切 型号 最大载荷(daN) 变形量(mm) 最大载荷(daN) 变形量(mm) 10 8 M3 6 10 1,6 1,25 0,9 查看p. 115 12 8 M3 6 12 1,2 1,5 0,75 查看p. 115 12,5 10 M5 10 12 2 1,5 1,5 521293 15 10 3 2,5 2 521128 20 8 3,5 2,5 4 521295 16 10 M4 10 20 1,5 2,5 1,5 521650 15 3 2 521651 10 M5 12 20 1,5 2,5 1,5 521292 15 20 3 2,5 2 521294 20 15 4 2,5 4 521296 25 15 5 2 5 521298 20 8,5 M6 16,5 40 0,6 5 1 521178 15 35 3 5 2,5 521249 20 30 4,5 5 3,5 521297 25 30 5,5 4,5 4,5 521299 30 25 7 4,5 4,5 521319 25,5 10 M6 18 80 1,5 8 1,5 521655 15 60 2,5 8 2,5 521656 20 50 2 8 4 521652 30 50 7,5 8 6 521653 10 M8 20 80 1,5 8 1,5 521340 15 60 2,5 8 2,5 521341 22 50 4 8 4 521251 25 50 5,5 8 4,5 521342 30 50 7,5 8 6 521343 40 50 10 6,5 6 521344 30 15 M8 25 90 3 11 2,5 521308 22 80 5 11 4 521310 30 70 8 11 6 521312 40 60 9 11 7,5 521314 40 30 M8 20 150 6 20 5,5 521181 40 120 10 20 7,5 521657 20 M10 25 160 4 20 3 521450 28 150 6 20 5,5 521401 35 120 8 20 6,5 521452 40 120 10 20 7,5 521454 45 120 11 20 9 521456 50 25 M10 25 300 6 25 4,5 521580 35 250 8 25 7 521581 45 190 11 25 9 521582 45 M10 15 190 11 25 9 521582/15 60 25 M10 25 400 5 30 4,5 521601 36 300 8 30 7 521603 45 250 11 30 9 521641 70 35 M10 25 450 8 35 6,5 521705 50 350 11 35 11 521710 70 300 14 35 15 521711 80 40 M12 28 600 9 40 7 521658 30 M14 45 950 7 40 5 521803 30 35 950 7 40 5 521840 40 35 600 9 40 7 521841 70 35 500 17 40 15 521842 80 35 450 19 40 17 521843 100 40 M16 47 1100 8 60 7 521908 55 900 12 60 10 521909 80 750 19 60 17 521910 * 剪切力为横向剪切力。
A
(mm)B
(mm)C G
(mm)H （mm) 压缩 剪切 型号 最大
载荷
(daN)变形景
(mm)最大
载荷
(daN)变形量
(mm)16 10
15M4 10 2 20 1.5
32.5 1M5
2M5520053
62005410
15
20
25M5 12 3 20 1.5 2.5 1.5 520010 20 3 2.5 2 520011 15 4 2.5 4 520012 15 5 2 5 520013 20 15
20
25
30M5 16.5 4 35 2.5 5 2.5 520015 30
304.5
5.55
4.55
4.5520016
52001725 1 4.5 4.5 520018 25.5 15
20
30M6 18 4 5o 2.5 8 8,5 520052 50 3.5 8 4 520055 50 7.5 8 6 520057 22
25
30
40M8 20 6 50 3.5 8 4 520021 50
505
7.58
84.5
6520022
52002350 10 6 5 520024 30 15
22
30
40M8 25 6 90 3 11 2.5 520025 80
704.5
7.511
114
5520025
52002760 9 11 75 520028 40 30
40M8 20 6 150
1204.5
1020
205.5
7.5520055
52005820
28
35
40
45M10 25 8 160 4 20 3 520029 150 5 20 5.5 520030 120 7.5 20 6.5 520031 120 10 20 7.5 520032 120 11 20 9 520033 50 45 M10 15 8 190 11 25 9 520036/15 35
45M10 25 8 250
1908
1125
257
9520035
52003660 36
45M10 25 8 300
2508
1030
307
9520038
52003970 35
50
70M10 25 9 450 7.5 35 65 520040 350 10 35 11 520041 300 14 35 15 520042 80 40 M12 28 10 600 8 40 7 520059 40
70
80M14 35 12 600 8 40 7 520044 500 17 40 15 520045 450 19 40 17 520045 100 40
55
80
100M16 47 14 1100 8 60 7 520100 900 12 60 10
17520101 750 19 60 520102 600 23 6o 20 520103 * ∅16 带螺栓孔的产品安装有快速螺帽。大扭矩：1.8m.N
Ø A
(mm)B
(mm)C H
(mm)压 缩 剪切* 型号 最大载荷(daN) 变形量
(mm)最大载荷(daN) 变形量
(mm)16 10
15M4 2,5 20
201,5
32,5
2,51,5
2520550
52055110
15
20
25M5 3 20
20
15
151,5
3
4
52,5
2,5
2,5
21,5
2
4
5520500
520501
520502
52050320 15
20
25
30M6 4 35
30
30
252,5
4,5
5,5
75
5
4,5
4,52,5
3,5
4,5
4,5520505
520506
520507
52050825,5 20
30M6 4 50
503
7,58
84
6520554
52055522
25
30
40M8 6 50
50
50
503
4,5
7,5
108
8
8
64
4,5
6
6520511
520512
520513
52051430 22
30
40M8 6 80
70
604
7,5
911
11
114
6
7,5520516
520517
52051840 30
40M8 6 150
1204,5
1020
205,5
7,5520552
52055328
35
40
45M10 8 150
120
120
1204,5
7
10
1120
20
20
205,5
6,5
7,5
9520520
520521
520522
52052350 35
45M10 8 250
1907
1025
257
9520525
52052660 36
45M10 8 300
2507
930
307
9520528
52052970 35
50
70M10 9 450
350
3007
9
1435
35
356,5
11
15520530
520531
52053280 40 M12 10 600 7 40 7,5 520556 40
70
80M14 12 600
500
4507
17
1940
40
407
15
17520534
520535
520536100 40
55
60
75
80
100M16 14 1 110
900
1 100
600
750
6008
12
8
10
19
2360
60
180
140
60
607
10
10
12
17
20520541
520542
520545
520546
520543
520547
Ø A
(mm)B
(mm)C H
(mm)压 缩 型号 大载荷
(daN)变形量
(mm)16 10
15M4 2,5 20
202
3511152
51115320 15 M6 4 35 4 511154 25,5 15
20
30M6 4 60
55
503,5
5,5
8511164
511162
51116330 22 M8 6 80 6 511156 50 20 M10 10 343 3,4 511168 .jpg)
cp A (mm) B
(mm)C G
(mm)S
(cm2)压缩 (P) 剪切* (F) 型号 最大载荷 变形量 最大载荷 变形量 (daN) (mm) (daN) (mm) 12,5 14 M5 10 0,3 3 1,4 0,5 1,2 521300 20 19 M6 16,5 1,6 12 2,5 3 5 521201 40 28 M10 25 3,1 30 5 2,5 4,5 521403 57 44 M8 20 5 40 5 7 5 521571 57 44 M8 20 9,5 75 5 12 6 521572 60 60 M10 25 19,5 150 8 30 10 521602 80 70 M14 35 38,5 300 9,5 55 9,5 521801 95 76 M16 45 50 400 9,5 70 8 521951
推 荐：在径向力不是很大的条件下，横向隔振效果比较明显。cp A (mm) B
(mm)C G
(mm)S
(cm2)压缩 (P) 剪切* (F) 型号 最大载荷 变形量 最大载荷 变形量 (daN) (mm) (daN) (mm) 80 60 M14 15,5 38,5 250 5 70 8 521802
