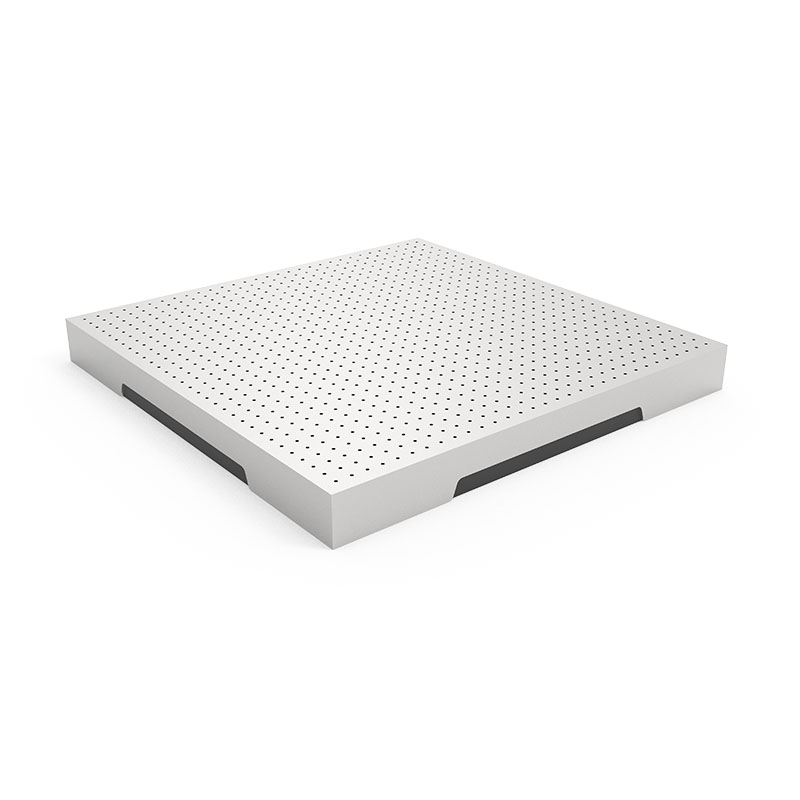

.jpg "25&50系列")
.jpg "100&200系列")
.jpg "300&400系列")
OPTPDD宽带阻尼光学平台
-
OPTPDD宽带阻尼光学平台的概况 -
蜂窝板光学平台台板强度高，维护调整工作量少，结构稳固。
蜂窝板光学平台台板四角装有被动阻尼装置(TMD)，它是一种被动式减振装置，由质量、弹簧和阻尼器组成，附着在结构上，以降低结构的动态响应。
阻尼器的频率被调谐到一个特定的结构频率，因此当该频率被激发时，阻尼器将与结构运动产生离相共振。能量通过阻尼器惯性力作用于结构上而耗散。经过适当的调谐，TMD将用两个小得多的峰值取代结构共振频率的高峰值。
-
OPTPDD宽带阻尼光学平台的优势 +
产品特点
➤ 宽带阻尼结构工作桌面，可消除表面共振蜂窝型内芯
➤ 质量轻，5 mm 厚的430不锈钢工作表面具有良好的刚度
➤ 垂直粘结的桁架六角形蜂窝芯
➤ 密封孔带有易于清洁的聚合物杯
➤ 无焊接应力，随时间变化台板不会因应力而产生变形
➤ 性能强大，价格低廉
-
OPTPDD宽带阻尼光学平台的性能 +
蜂窝结构隔振平台台板，作为于光学实验、医学实验、精密仪器生产检测、航天航空实验等的载体。
因其具有高刚度低质量比率特点，能提高实验的精度、提供坚固安装平台的作用，其结构为蜂窝空心结构，包括上下面板、聚合物杯和蜂窝状芯板。
便于实验附件的固定安装，面板采用高导磁不锈钢(430)，表面不生锈，确保实验室清洁度。
聚合物杯采用的是拉伸铝冲压成型，可防止噪音在内部产生震荡给实验造成误差，同时能防尘、防水、防止小物品坠落到平台内部，便于清理。
内部蜂窝状芯板采用的是梯形薄钢板相互对粘中间并夹有钢板形成蜂巢形状的结构，它能在降低芯板质量的情况下使刚度保持。
-
OPTPDD宽带阻尼光学平台的指标 +
25/50系列.jpg)
产品结构与特性 阻尼结构 采用宽带阻尼结构（微孔空气阻尼），可消除表面共振。 台面材料 采用高导磁不锈钢1Cr17 材料(430) 表面抛亚光密迪纹理处理或304 不锈钢材料。 内芯结构 内芯采用蜂窝结构，台面板反面加装隔离杯，隔离杯采用拉伸铝冲压成型或尼龙材料隔离杯；能防尘、防水、防止小物品坠落到平台内部，便于清理。 台面底板 用碳钢板，做防锈处理或采用不锈钢材料。 侧面围板 采用高密度压缩合成板、铝塑板和不锈钢包角粘结而成。 台面螺纹孔 M6 螺孔，孔间距25×25 mm，孔边距37.5 mm。 台面平整度 ±0.1 mm/m2 表面粗糙度 0.8 - 1.6 μm
OPTPDD 25 系列 长*宽*高 重量
kgmm in OPTPDD-0504-25H-I/M 500*400*25 20*16*1 16 OPTPDD-0505-25H-I/M 500*500*25 20*20*1 20 OPTPDD-0605-25H-I/M 600*500*25 24*20*1 24 OPTPDD-0606-25H-I/M 600*600*25 24*24*1 29 OPTPDD-0707-25H-I/M 700*700*25 28*28*1 40 OPTPDD-0808-25H-I/M 800*800*25 32*32*1 51 OPTPDD-0906-25H-I/M 900*600*25 36*24*1 43 OPTPDD-0975-25H-I/M 900*750*25 36*30*1 54 OPTPDD-0909-25H-I/M 900*900*25 36*36*1 65 OPTPDD-1006-25H-I/M 1000*600*25 40*24*1 48 OPTPDD-1075-25H-I/M 1000*750*25 40*30*1 60 OPTPDD-1010-25H-I/M 1000*1000*25 40*40*1 80 OPTPDD-1206-25H-I/M 1200*600*25 48*24*1 58 OPTPDD-1290-25H-I/M 1200*900*25 48*36*1 86 OPTPDD-1212-25H-I/M 1200*1200*25 48*48*1 115 OPTPDD-1509-25H-I/M 1500*900*25 60*36*1 108 OPTPDD-1512-25H-I/M 1500*1200*25 60*48*1 144 OPTPDD-1515-25H-I/M 1500*1500*25 60*30*1 180
100/200系列OPTPDD 50 系列 长*宽*高 重量
kgmm in OPTPDD-0504-50H-I/M 500*400*50 20*26*2 20 OPTPDD-0505-50H-I/M 500*500*50 20*20*2 25 OPTPDD-0605-50H-I/M 600*500*50 24*20*2 30 OPTPDD-0606-50H-I/M 600*600*50 24*24*2 36 OPTPDD-0707-50H-I/M 700*700*50 28*28*2 49 OPTPDD-0808-50H-I/M 800*800*50 32*32*2 64 OPTPDD-0906-50H-I/M 900*600*50 36*24*2 54 OPTPDD-0975-50H-I/M 900*750*50 36*30*2 67 OPTPDD-0909-50H-I/M 900*900*50 36*36*2 81 OPTPDD-1006-50H-I/M 1000*600*50 40*24*2 60 OPTPDD-1075-50H-I/M 1000*750*50 40*30*2 75 OPTPDD-1010-50H-I/M 1000*2000*50 40*40*2 100 OPTPDD-1206-50H-I/M 1200*600*50 48*24*2 72 OPTPDD-1290-50H-I/M 1200*900*50 48*36*2 108 OPTPDD-1212-50H-I/M 1200*2200*50 48*48*2 144 OPTPDD-1509-50H-I/M 1500*900*50 60*36*2 135 OPTPDD-1512-50H-I/M 1500*2200*50 60*48*2 180 OPTPDD-1806-50H-I/M 1800*600*50 72*24*2 108 OPTPDD-1809-50H-I/M 1800*900*50 72*36*2 162 OPTPDD-1812-50H-I/M 1800*900*50 72*48*2 216
.jpg)
结构 公制 英制 蜂窝芯 0.25 mm 1 in 核芯内部尺寸 2.9 cm² 0.4 in² 核心内部模量 20000 kgf/cm² 275000 psi 表面精度 ±0.1 mm 600*600 mm ±0.004 in 2*2 ft 上表面盖板 5.0 m 厚度 430系列不锈钢 0.2 in 430系列不锈钢 下表面盖板 5 mm 钢板 0.2 in 钢板 侧板 2.5 mm钢板组合 高阻尼复合木材 0.1 in钢板组合 高阻尼复合木材 安装孔 M6 - 1.0 mm 1/4-20 in 安装孔模式 25 mm grid 1 in grid 安装孔边框 37.5 mm 1.5 in 安装孔密封 25 mm 深圆柱杯( 耐腐蚀尼龙材料) 1 in 圆柱杯( 耐腐蚀尼龙材料) 阻尼 宽带阻尼
OPTPDD 100 系列 长*宽*高 重量
kgmm in OPTPDD-0504-100H-I/M 500*400*100 20*26*4 24 OPTPDD-0505-100H-I/M 500*1000*100 20*20*4 30 OPTPDD-0605-100H-I/M 600*1000*100 24*20*4 36 OPTPDD-0606-100H-I/M 600*600*100 24*24*4 43 OPTPDD-0707-100H-I/M 700*700*100 28*28*4 60 OPTPDD-0808-100H-I/M 800*800*100 32*32*4 77 OPTPDD-0906-100H-I/M 900*600*100 36*24*4 65 OPTPDD-0975-100H-I/M 900*750*100 36*30*4 81 OPTPDD-0909-100H-I/M 900*900*100 36*36*4 97 OPTPDD-1006-100H-I/M 1000*600*100 40*24*4 72 OPTPDD-1075-100H-I/M 1000*750*100 40*30*4 84 OPTPDD-1010-100H-I/M 1000*2000*100 40*40*4 121 OPTPDD-1206-100H-I/M 1200*600*100 48*24*4 86 OPTPDD-1290-100H-I/M 1200*900*100 48*36*4 130 OPTPDD-1212-100H-I/M 1200*2200*100 48*48*4 172 OPTPDD-1509-100H-I/M 1500*900*100 60*36*4 162 OPTPDD-1512-100H-I/M 1500*2200*100 60*48*4 216 OPTPDD-1806-100H-I/M 1800*600*100 72*24*4 130 OPTPDD-1809-100H-I/M 1800*900*100 72*36*4 194 OPTPDD-1812-100H-I/M 1800*900*100 72*48*4 260 OPTPDD-2010-100H-I/M 2000*1000*100 80*36*4 216 OPTPDD-2012-100H-I/M 2000*1200*100 80*48*4 288 OPTPDD-2409-100H-I/M 2400*900*100 96*36 260 OPTPDD-2412-100H-I/M 2400*1200*100 96*48 346 OPTPDD 200 系列 长*宽*高 重量
kgmm in OPTPDD-1010M/E-200H 1000*1000*200 40*40*8 139 OPTPDD-1212M/E-200H 1200*1200*200 48*48*8 201 OPTPDD-1575M/E-200H 1500*750*200 60*30*8 157 OPTPDD-1509M/E-200H 1500*900*200 60*36*8 188 OPTPDD-1510M/E-200H 1500*1000*200 60*40*8 209 OPTPDD-1512M/E-200H 1500*1200*200 60*48*8 251 OPTPDD-1515M/E-200H 1500*1500*200 60*60*8 313 OPTPDD-1807M/E-200H 1800*700*200 72*28*8 175 OPTPDD-1875M/E-200H 1800*750*200 72*30*8 188 OPTPDD-2009M/E-200H 2000*900*200 80*36*8 251 OPTPDD-2010M/E-200H 2000*1000*200 80*40*8 278 OPTPDD-2012M/E-200H 2000*1200*200 80*48*8 334 OPTPDD-2015M/E-200H 2000*1500*200 80*72*8 417 OPTPDD-2409M/E-200H 2400*900*200 96*36*8 301 OPTPDD-2410M/E-200H 2400*1000*200 96*40*8 334 OPTPDD-2412M/E-200H 2400*1200*200 96*48*8 401 OPTPDD-2415M/E-200H 2400*1500*200 96*72*8 501 OPTPDD-2508M/E-200H 2500*800*200 100*32*8 278 OPTPDD-3009M/E-200H 3000*900*200 120*36*8 376 OPTPDD-3010M/E-200H 3000*1000*200 120*40*8 417 OPTPDD-3012M/E-200H 3000*1200*200 120*48*8 501 OPTPDD-3015M/E-200H 3000*1500*200 120*60*8 626 OPTPDD-3612M/E-200H 3600*1200*200 144*48*8 601 OPTPDD-3615M/E-200H 3600*1500*200 144*60*8 751
300/400系列
.jpg)
OPTPDD 300 系列 长*宽*高 重量
kgmm in OPTPDD-1010M/E-300H 1000*1000*300 40*40*12 165 OPTPDD-1212M/E-300H 1200*1200*300 48*48*12 238 OPTPDD-1575M/E-300H 1500*750*300 60*30*12 186 OPTPDD-1509M/E-300H 1500*900*300 60*36*12 223 OPTPDD-1510M/E-300H 1500*1000*300 60*40*12 248 OPTPDD-1512M/E-300H 1500*1200*300 60*48*12 297 OPTPDD-1515M/E-300H 1500*1500*300 60*60*12 372 OPTPDD-1807M/E-300H 1800*700*300 72*28*12 223 OPTPDD-1875M/E-300H 1800*750*300 72*30*12 268 OPTPDD-2009M/E-300H 2000*900*300 80*36*12 297 OPTPDD-2010M/E-300H 2000*1000*300 80*40*12 330 OPTPDD-2012M/E-300H 2000*1200*300 80*48*12 396 OPTPDD-2015M/E-300H 2000*1500*300 80*72*12 495 OPTPDD-2409M/E-300H 2400*900*300 96*36*12 357 OPTPDD-2410M/E-300H 2400*1000*300 96*40*12 396 OPTPDD-2412M/E-300H 2400*1200*300 96*48*12 476 OPTPDD-2415M/E-300H 2400*1500*300 96*72*12 594 OPTPDD-2508M/E-300H 2500*800*300 100*32*12 620 OPTPDD-3009M/E-300H 3000*900*300 120*36*12 446 OPTPDD-3010M/E-300H 3000*1000*300 120*40*12 495 OPTPDD-3012M/E-300H 3000*1200*300 120*48*12 594 OPTPDD-3015M/E-300H 3000*1500*300 120*60*12 743 OPTPDD-3612M/E-300H 3600*1200*300 144*48*12 713 OPTPDD-3615M/E-300H 3600*1500*300 144*60*12 891
OPTPDD 400 系列 长*宽*高 重量
kgmm in OPTPDD-1812M/E-400H 1800*1200*400 72*48*16 471 OPTPDD-1815M/E-400H 1800*1500*400 72*60*16 589 OPTPDD-2010M/E-400H 2000*1000*400 80*40*16 436 OPTPDD-2012M/E-400H 2000*1200*400 80*48*16 524 OPTPDD-2015M/E-400H 2000*1500*400 80*60*16 654 OPTPDD-2409M/E-400H 2400*900*400 96*36*16 471 OPTPDD-2410M/E-400H 2400*1000*400 96*40*16 524 OPTPDD-2412M/E-400H 2400*1200*400 96*48*16 628 OPTPDD-2415M/E-400H 2400*1500*400 96*60*16 785 OPTPDD-3009M/E-400H 3000*900*400 120*36*16 589 OPTPDD-3010M/E-400H 3000*1000*400 120*40*16 654 OPTPDD-3012M/E-400H 3000*1300*400 120*48*16 785 OPTPDD-3015M/E-400H 3000*1500*400 120*60*16 981 OPTPDD-3612M/E-400H 3600*1200*400 144*48*16 942 OPTPDD-3615M/E-400H 3600*1500*400 144*60*16 1178
