橡胶减震器-E1C2321/E1T2105

橡胶减震器-E1C2321/E1T2105的概况 -

多方向阻尼特性可承载高形变量，保护设备在运输中不受冲击和挤压（导弹，航空设备）。
此系列阻尼减振器也可适合悬挂设备防冲击使用，以及减缓爆炸及地震引起的振动。
橡胶减震器-E1C2321/E1T2105的优势 +

➤ 多方向阻尼特性，可承载高形变量
➤ 保护设备在运输中不受冲击和挤压

➤ 适合悬挂设备防冲击使用

➤ 可减缓爆炸及地震引起的振动
橡胶减震器-E1C2321/E1T2105的性能 +

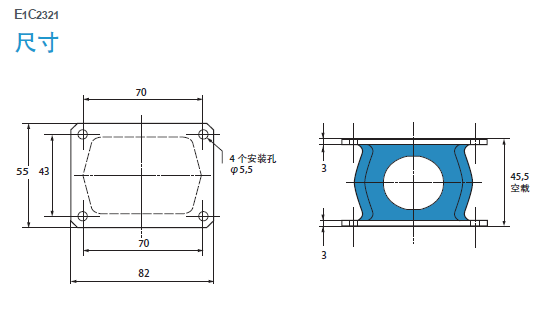

E1C2321

运行特征：

➤ 固有频率：

- 轴向：10 - 25 Hz

- 径向：10 - 25 Hz

➤ 悬挂系统在固有频率下最大允许激励：± 1.6 mm

➤ 最大形变量：

- 轴向：15 mm

- 径向：40 mm

➤ 运行温度：参见下表

➤ 重量：0.3 kg

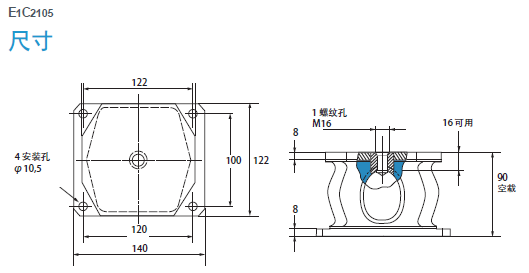

E1T2105

运行特征：

➤ 固有频率：

- 轴向：10 - 25 Hz

- 径向：10 - 25 Hz

➤ 悬挂系统在固有频率下最大允许激励：± 1.6 mm

➤ 最大形变量：

- 轴向：40 mm

- 径向：75 mm

➤ 运行温度：参见下表

➤ 重量：2.6 kg

橡胶减震器-E1C2321/E1T2105的指标 +

橡胶减震器-E1C2321/E1T2105(图1)

型号	轴向静载荷(daN)	阻尼	防油和碳氢化合物	防疲劳	运行温度 (°C)	材质 (1)
E1C2321S01	1 - 10	***	*	*	- 54 ~ + 150	SIL 33 Sh
E1C2321S02	2 - 20	***	*	*	- 54 ~ + 150	SIL 55 Sh
E1C2321-01	2 - 20	*	**	***	- 30 ~ + 100	CR 60 Sh
E1C2321-02	5 - 50					CR 70 Sh
E1C2321-03	10 - 100					CR 75 Sh
E1C2321-21	2 - 20	***	*	***	- 40 ~ + 90	BR 60 Sh
E1C2321-22	5 - 50					BR 70 Sh
E1C2321-23	10 - 100					BR 80 Sh

橡胶减震器-E1C2321/E1T2105(图2)

型号	轴向静荷载(daN)	阻尼	防油和碳氢化合物	防疲劳	运行温度 (°C)

E1T2105S01 E1T2105S02	2 - 20 4 - 40	***	*	*	- 54 ~ + 150

E1T2105-41 E1T2105-42 E1T2105-43	10 - 100 20 - 200 50 - 400	*	***	**	- 25 ~ + 90


E1T2105-21 E1T2105-22 E1T2105-23	10 - 100 20 - 200 50 - 400	***	*	***	- 40 ~ + 90

橡胶减震器-E1C2321/E1T2105(图1)

型号	轴向静载荷(daN)	阻尼	防油和碳氢化合物	防疲劳	运行温度 (°C)	材质 (1)
E1C2321S01	1 - 10	***	*	*	- 54 ~ + 150	SIL 33 Sh
E1C2321S02	2 - 20	***	*	*	- 54 ~ + 150	SIL 55 Sh
E1C2321-01	2 - 20	*	**	***	- 30 ~ + 100	CR 60 Sh
E1C2321-02	5 - 50					CR 70 Sh
E1C2321-03	10 - 100					CR 75 Sh
E1C2321-21	2 - 20	***	*	***	- 40 ~ + 90	BR 60 Sh
E1C2321-22	5 - 50					BR 70 Sh
E1C2321-23	10 - 100					BR 80 Sh

橡胶减震器-E1C2321/E1T2105(图2)

型号	轴向静荷载(daN)	阻尼	防油和碳氢化合物	防疲劳	运行温度 (°C)

E1T2105S01 E1T2105S02	2 - 20 4 - 40	***	*	*	- 54 ~ + 150

E1T2105-41 E1T2105-42 E1T2105-43	10 - 100 20 - 200 50 - 400	*	***	**	- 25 ~ + 90


E1T2105-21 E1T2105-22 E1T2105-23	10 - 100 20 - 200 50 - 400	***	*	***	- 40 ~ + 90
