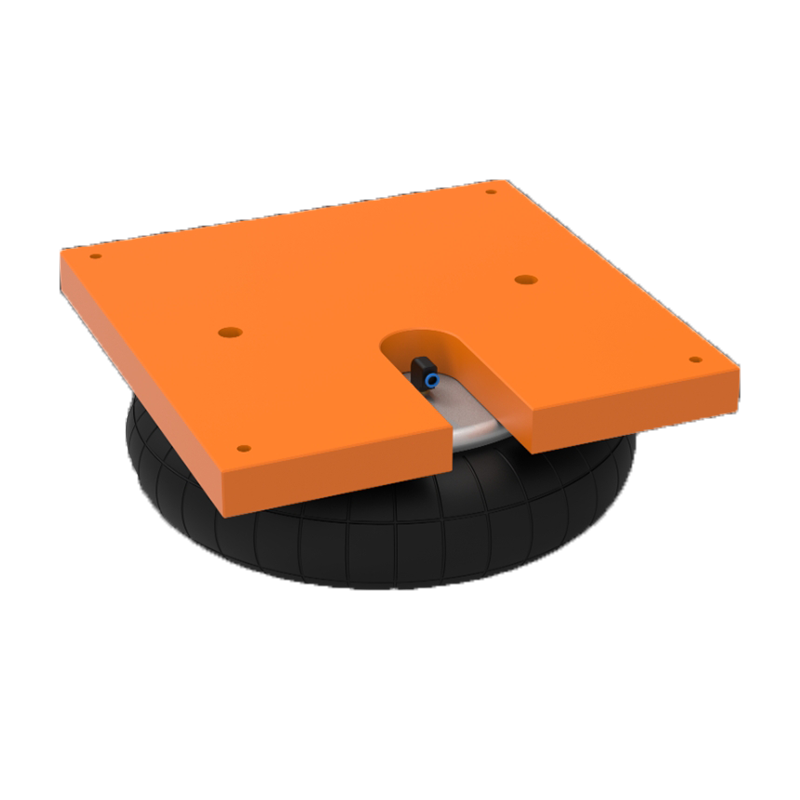

CBA-MD空气弹簧

CBA-MD空气弹簧的概况 -

安全气囊设计
气动执行器由优质材料制成。橡胶安全气囊经过硫化，成为橡胶、增强层和嵌入式金属部件的可靠和永久组合。

适应性/环境/媒体

气动执行器满足常见的环境适用性要求，如非腐蚀性灰尘和污染物、REACH、油漆润湿抑制剂、RoHs 抑制剂等。

应用领域

➤ 车辆应用

➤ 自动化技术

➤ 传动技术

➤ 农业技术

➤ 食品行业

➤ 造纸和纺织机械

➤ 轨道车辆应用

➤ 木材搬运设备

➤ 穿孔和冲压成型

➤ 海岸，水
CBA-MD空气弹簧的优势 +

➤ 紧凑的组件高度
➤ 适合角度运动

➤ 无摩擦或粘滑

➤ 横向灵活性

➤ 易于安装

➤ 运行可靠性高

➤ 耐多种介质

➤ 成本效益

➤ 免维护

➤ 使用寿命长

➤ 产品种类齐全

➤ 良好的服务质量
CBA-MD空气弹簧的性能 +

性能范围
➤ 提升力从 0.5 - 440kN

➤ 直径 60 - 950mm

➤ 行程可达455mm

➤ 适合使用标准工业压缩空气

➤ 标准工业尺寸连接螺纹

➤ 可配标准阀门

CBA-MD空气弹簧的指标 +

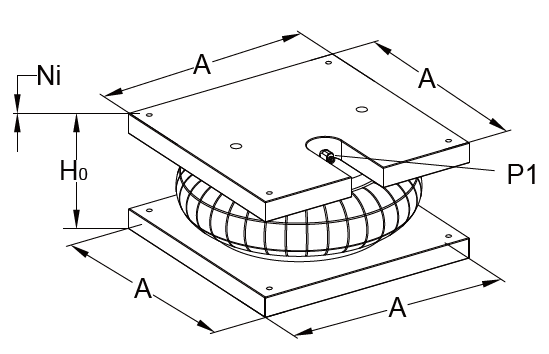

CBA-MD空气弹簧(图1)

CBA-MD系列	最低安装高度 H0	气囊最大直径	固定板直径 A	最大推荐行程	最大行程 Ni	p=8 bar的力			连接件变量	标准进气P1
CBA-MD系列	最低安装高度 H0	气囊最大直径	固定板直径 A	最大推荐行程	最大行程 Ni	最小高度时kN	半行程时kN	最大行程时kN	连接件变量	标准进气P1
FS-40-6 CI	50	145	160	50	60	6.9	5.2	2.4	1	G1/8
FS-50-5 CI	51	150	165	34	44	9.0	5.4	2.2	2	G1/4
FS-70-7 CI	51	165	180	54	64	9.9	7.5	5.2	2	G1/4
FS-100-10 CI	51	210	225	79	94	14.7	11.0	1.6	2	G3/4
FS-120-9 CI	50	215	230	75	85	17.7	12.4	6.6	2	G3/4
FS-120-10 CI	51	231	245	79	99	19.5	15.0	4.6	2	G3/4
FS-120-12 CI	51	235	250	107	119	18.7	15.9	7.2	2	G3/4
FS-200-10 CI	51	250	265	74	89	23.8	17.5	9.1	3	G3/4
FS-330-11 CI	51	325	340	89	99	43.9	36.7	22.4	3	G3/4
FS-330-14 CI	51	343	360	100	129	47.3	37.8	13.0	3	G3/4
FS-530-11 CI	51	385	400	104	124	68.4	53.0	20.8	4	G3/4
FS-530-14 CI	51	405	420	109	134	69.6	60.2	35.2	4	G3/4
FS-960-12 CI	63	450	480	102	117	98.3	78.2	40.4	5	G3/4
FS-1330-11 CI	63	530	570	87	107	141.6	121.9	63.3	5	G3/4

单位=mm
