橡胶减震器-22000系列

橡胶减震器-22000系列的概况 -

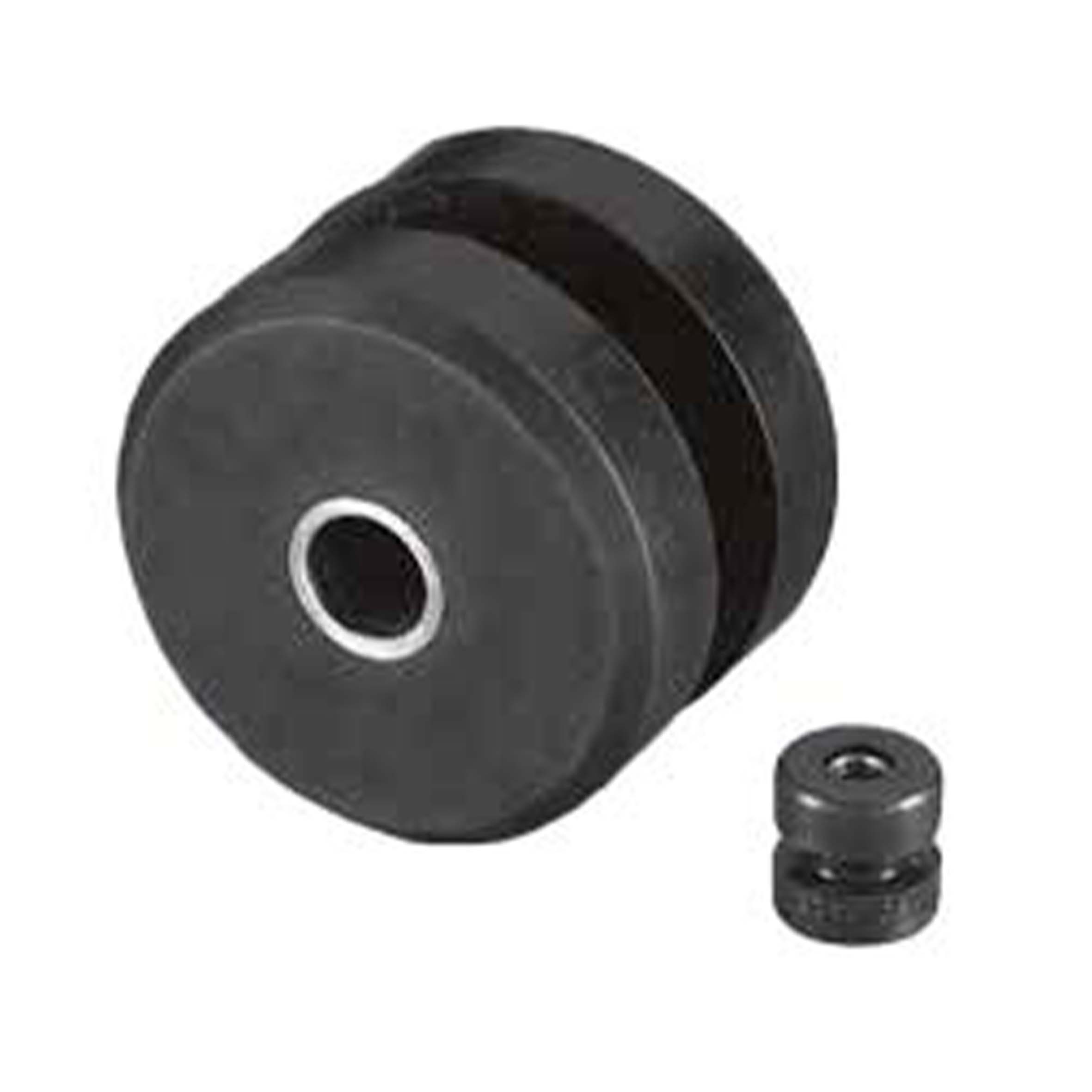

HUTCHINSON 减震器 22000 是由两个硫化在金属内管上的弹性体(橡胶)组合而成。该产品可以很好的应用在静止和移动的设备上，比如泵，压缩机。

减震器 22000 系统能很好的降低结构性噪音，耐油性能好，简单经济，便于安装，所有方向具有减震和降噪的功能。

该产品可以很好的应用在静止和移动的设备上，比如：泵、压缩机、发电机、电子设备、暖通设备、工业内燃机、变速箱、驾驶室和散热器等等。
橡胶减震器-22000系列的优势 +

➤ 能很好的降低结构性噪音
➤ 耐油性能好

➤ 简单经济

➤ 便于安装

➤ 5 种不同规格，宽广的承载范围：轴向:15-2100Kg，径向:＜650 Kg

➤ 当安装垫圈时有很好的防回弹效果

橡胶减震器-22000系列的性能 +

➤ 耐油

➤ 轴向和径向刚度比率 1：1

➤ 所有方向具有减震和降噪的功能

技术特点:

➤ 5 种不同尺寸规格

➤ 25 种不同承载型号

➤ 小承载 18 kg

➤ 大承载 2000 kg

➤ 固有频率 8 - 18 Hz

➤ 各个方向等刚度

➤ 具有防失效功能，适合恶劣工况

➤ 胶料：氯丁橡胶、天然橡胶

➤ 工作温度：-40℃ ~ 82℃

运行特征:

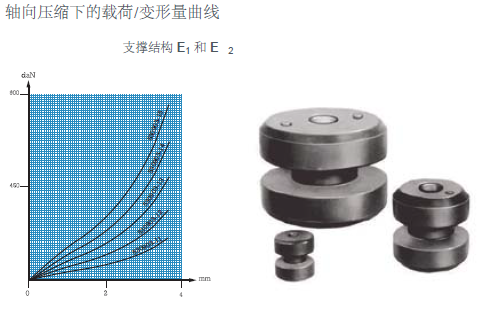

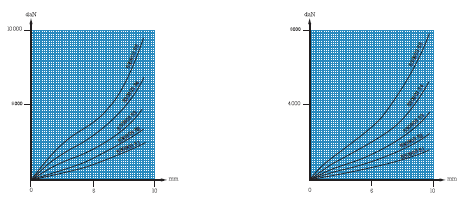

最大载荷取决于不同厚度的支撑板（E1 和 E2）和安装时的压缩量。

Paulstra 产品型号	Barry Controls* 产品型号	支撑结构 E1 (每个底座的载荷)				支撑结构 E2 (每个底座的载荷)				色彩标记
		轴向 (daN)	径向 (daN)	Fo (Hz)	E1 (mm)	轴向 (daN)	径向 (daN)	Fo (Hz)	E2 (mm)
		轴向 (daN)	径向 (daN)	Fo (Hz)	E1 (mm)	轴向 (daN)	径向 (daN)	Fo (Hz)	E2 (mm)
530903 11	22001-11	18	9			18	9			红 & 白
530903 12	22001-12	40	13			40	13			黄& 白
530903 13	22001-13	63	18	15	9,5	63	18	15	9,5	绿 &白
530903 14	22001-14	113	22			113	22			蓝 & 白
530903 15	22001-15	136	27			136	27			紫 & 白
530903 21	22002-11	59	22			27	18			红 & 白
530903 22	22002-12	79	29			54	36			黄& 白
530903 23	22002-13	109	40	12	14	72	56	15	12,5	绿 &白
530903 24	22002-14	172	75			118	81			蓝 & 白
530903 25	22002-15	286	127			172	127			紫 & 白
530903 31	22003-11	95	40			40	31			红 & 白
530903 32	22003-12	159	63			68	47			黄& 白
530903 33	22003-13	222	102	11	22	102	72	15	19	绿 &白
530903 34	22003-14	390	175			147	111			蓝 & 白
530903 35	22003-15	604	313			227	163			紫 & 白
530903 41	22004-11	122	61			68	50			红 & 白
530903 42	22004-12	231	104			136	100			黄& 白
530903 43	22004-13	350	156	10	28,5	181	136	15	25,5	绿 &白
530903 44	22004-14	531	268			227	181			蓝 & 白
530903 45	22004-15	954	443			272	263			紫 & 白
530903 51	22005-11	518	109			136	68			红 & 白
530903 52	22005-12	877	154			227	100			黄& 白
530903 53	22005-13	1 172	277	10	32	318	136	15	25,5	绿 &白
530903 54	22005-14	1 609	404			409	213			蓝 & 白
530903 55	22005-15	2 072	640			545	300			紫 & 白

橡胶减震器-22000系列的指标 +

尺寸：

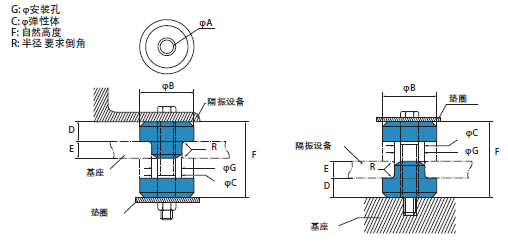

橡胶减震器-22000 系列(图1)

E:支撑结构的厚度根据要求的固有频率和载荷有 E1 和 E2 两种(见下表）

Paulstra 产品型号	Barry Controls* 产品型号	cpA (mm)	cpB (mm)	cpC (mm)	D (mm)	F (mm)	安装孔		重量 (g)
							cpG (mm)	R (mm)
							cpG (mm)	R (mm)
530903 11 至 15	22001-11至15	10,4	33,2	20,1	12,3	31,7	19	1	43
530903 21 至 25	22002-11至15	13,5	47,7	33	19,8	49,2	31,7	1,5	142
530903 31 至 35	22003-11至15	16,7	64,8	40,1	22,8	61,7	38,1	2,3	313
530903 41 至 45	22004-11至15	23,8	88,9	58,4	25,4	73,1	57,1	3	670
530903 51 至 55	22005-11 至15	27	123,9	64,8	31,7	85,8	63,5	3	1306

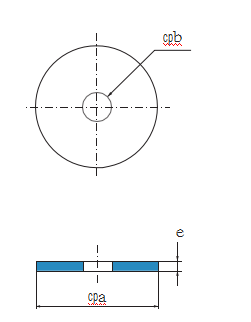

橡胶减震器-22000 系列(图2)

我们推荐使用垫片，以确保静载荷与动载荷变化，并很好适应悬挂系统在冲击环境的良好表现。

Paulstra* 产品型号	垫片*
	cpA (mm)	cpB (mm)	E (mm)	重量 (g)


530903 11 至 15	39,6	10,3	2,2	24
530903 21 至 25	54,1	13,5	3,4	54
530903 31 至 35	71,3	16,7	4,7	140
530903 41 至 45	98,5	23,8	6,3	368
530903 51至 55	133,3	27,0	9,5	991
