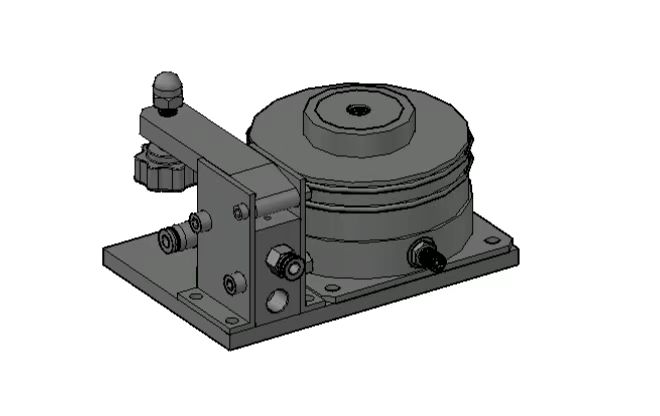

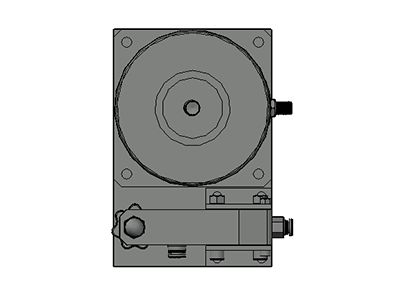

SLM-MD空气弹簧

SLM-MD空气弹簧的概况 -

结构：
弹性体- 金属组合，带可螺丝固定的底板，弹性材料制成的气体腔室，用钢圈加固，10 种规格尺寸。
SLM-MD空气弹簧的优势 +
SLM-MD空气弹簧的性能 +

➤ 低频主动或被动减震
➤ 垂直和水平刚度约为1：1

➤ 振动隔离

➤ 冲击吸收

➤ 结构性隔音

➤ 无需锚固安装

➤ 可在不充气状态下工作

➤ 负载范围：0.2 – 100 kN

➤ 固有频率( 静态)3 – 5 Hz

➤ 固有频率( 静态) 不充气8 Hz

调平范围：

±5 - 6 mm，气压控制

选配件：

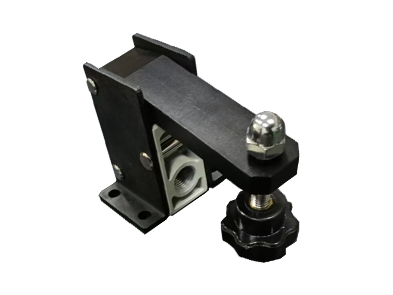

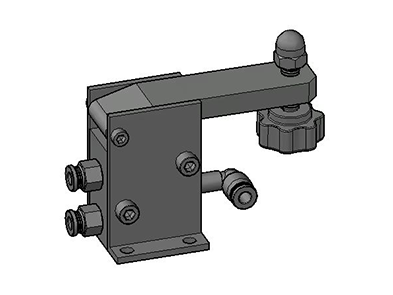

自动调平控制：

➤ 机械- 气动版本

➤ 电动- 气动版本

SLM-MD空气弹簧的指标 +

SLM系列	直径	工作高度	底座尺寸	支撑面固定螺纹孔大小	总长	机器底座厚度（最大）	升降高度	支撑面高度	底板宽度	底座孔间距	底座固定孔大小	底板厚度	重量 kg	最大负载 kN
SLM 1	73	65	28	M10	80	50	±5	12	75	60	7	3	0.3	0.65
SLM 3	105	65	52	M12	90	65	±5	12	105	89	7	3	0.5	1.8
SLM 6	127	90	60	M12	90	65	±6	15	130	108	7	3	1.0	2.8
SLM 12	172	90	96	M12	90	65	±6	15	175	153	7	3	2.2	6.0
SLM 24	245	90	138	M16	100	75	±6	15	255	215	14	5	7.2	13.0
SLM 48	338	90	205	M16	100	75	±6	15	343	305	14	5	14.7	26.0
SLM 72	380	91	255	M24 x 1.5	140	75	±6	17	385	310	20	6	22.5	38.0
SLM 96	468	90	300	M24	130	75	±6	15	470	406	20	6	29.3	55.0
SLM 144	550	91	360	M24 x 1.5	140	75	±6	17	555	480	20	6	46.5	76.0
SLM 192	610	90	430	M24	130	75	±6	15	610	508	20	6	52.5	100.0

单位=mm L=螺栓长度
