连轴圈和衬套

连轴圈和衬套的概况 -

连轴圈与衬套组成一个柔性接触面，是简单有效的减振降噪解决方案。

此系列产品平行安装可承受更大载荷，串联安装可产生更大的压缩量。

当安装空间不允许连轴圈和衬套组合使用或者安装稳定性要求较高时，衬套可对接在一起成对使用，而不使用连轴圈。

固有频率：6 - 28 Hz，此系列减振产品的弹性体可适应大多数工业环境，运行温度为：-40℃ 至 +83℃。

应用领域：

办公机械、马达、风机、HVAC、电子设备和通信设备等。
连轴圈和衬套的优势 +

➤ 高效减振
➤ 有效的吸收振动和冲击

➤ 简单经济

➤ 四种刚度不同的产品，宽泛的载荷范围：0.5 - 1 60 kg

连轴圈和衬套的性能 +

连轴圈和衬套的指标 +

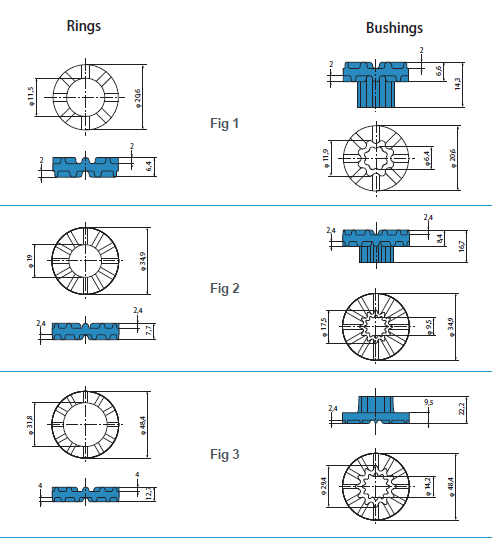

尺寸：

连轴圈和衬套(图1)

连轴圈和衬套(图2)

运行特征：

Paulstra 型号	颜色	示例	荷载范围
*Barry Controls 型号**			最小 (daN)	最大 (daN)
530907 13 / 530908 13	蓝	1	0,4	1,8
WR1-030 / WB1-030
530907 14 / 530908 14	棕	1	0,9	2,7
WR1-040 / WB1-040
530907 15 / 530908 15	黑	1	1,4	3,6
WR1-050 / WB1-050
530907 16 / 530908 16	灰	1	2,3	5,4
WR1-060 / WB1-060
530907 43 / 530908 43	蓝	3	4,5	16
WR4-030 / WB4-030
530907 44 / 530908 44	棕	3	9	23
WR4-040 / WB4-040
530907 45 / 530908 45	黑	3	13,6	27
WR4-050 / WB4-050
530907 46 / 530908 46	灰	3	18	74
WR4-060 / WB4-060

Paulstra 型号	颜色	示例	荷载范围
*Barry Controls 型号**			最小 (daN)	最大(daN)
530907 33 / 530908 33	蓝	2	2,7	9
WR3-030 / WB3-030
530907 34 / 530908 34	棕	2	3,2	10,5
WR3-040 / WB3-040
530907 35 / 530908 35	黑	2	4,5	11,4
WR3-050 / WB3-050
530907 36 / 530908 36	灰	2	6,8	16
WR3-060 / WB3-060
530907 63 / 530908 63	蓝	4	27	55
WR6-030 / WB6-030
530907 64 / 530908 64	棕	4	50	73
WR6-040 / WB6-040
530907 65 / 530908 65	黑	4	61	114
WR6-050 / WB6-050
530907 66 / 530908 66	灰	4	73	159
WR6-060 / WB6-060
