橡胶减震器-EVIDGOM

橡胶减震器-EVIDGOM的概况 -

HUTCHINSON 减震器 EVIDGOM 由于荷载/位移曲线有明显的拐点，可以将悬置设计成具有比静态变形更大的阻尼。弹性体的固有阻尼具有吸能的能力，相比金属弹簧减震器具有明显的优势。轴向弹性非常高，较低的固有频率(<7Hz)，有效缓冲冲击和意外过载。

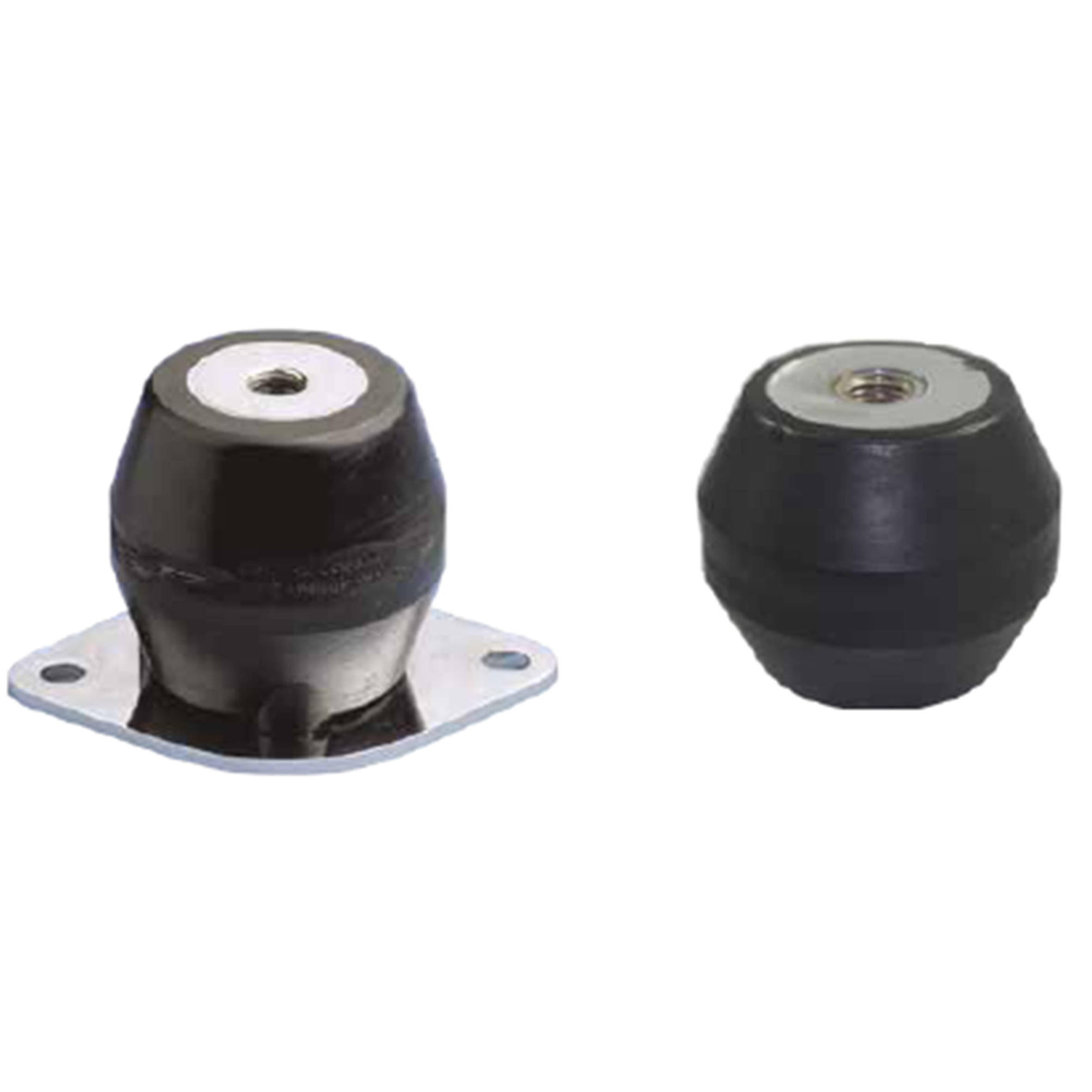

EVIDGOM^® 支架是通过两件底部相互连接的锥形弹性体形成高柔性的弹性支撑。

3 种类型：

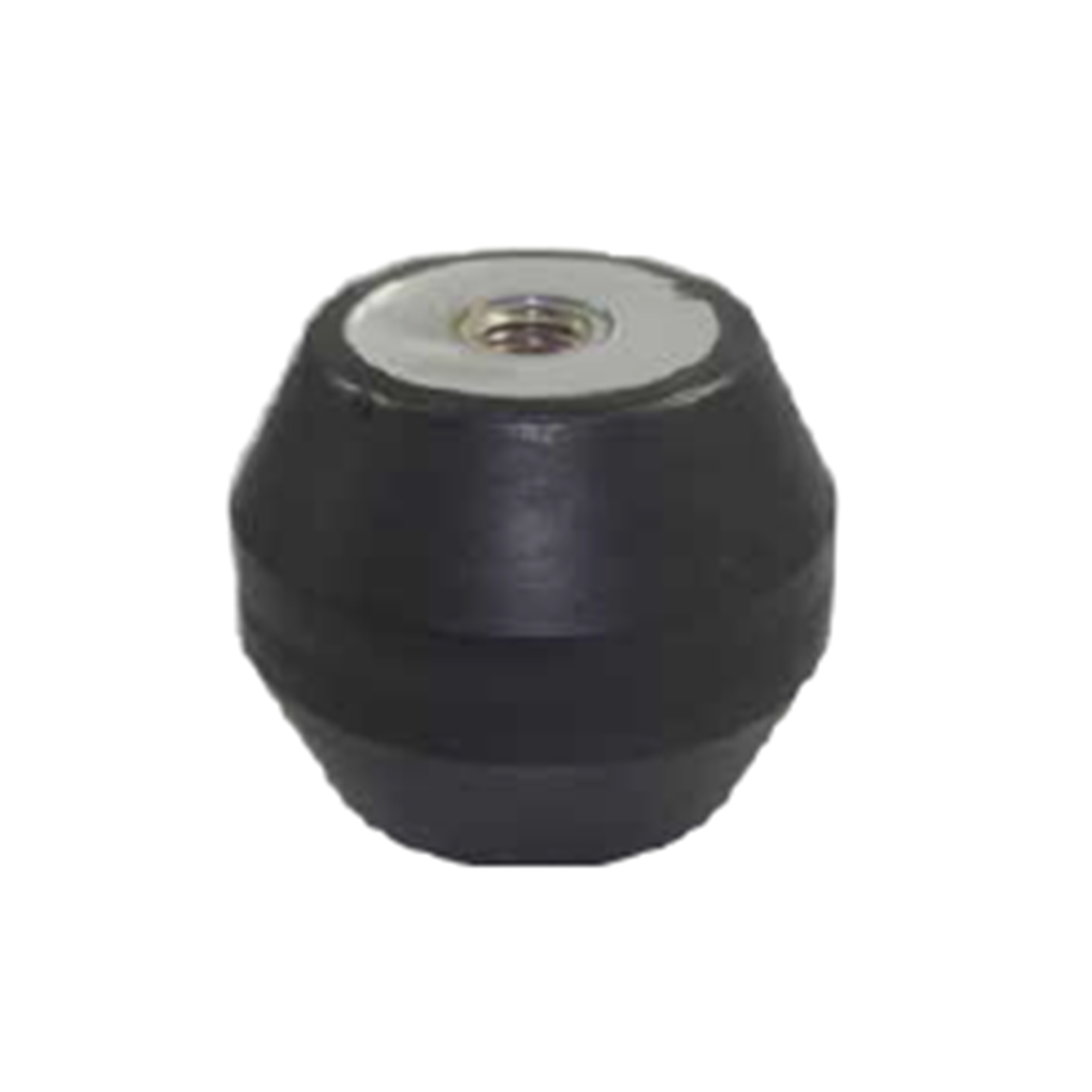

（1）纯橡胶产品的EVIDGOM^®

（2）与安装底座硫化在一起的EVIDGOM^®

（3）带菱形或方形安装底座的EVIDGOM^®

应用场景：

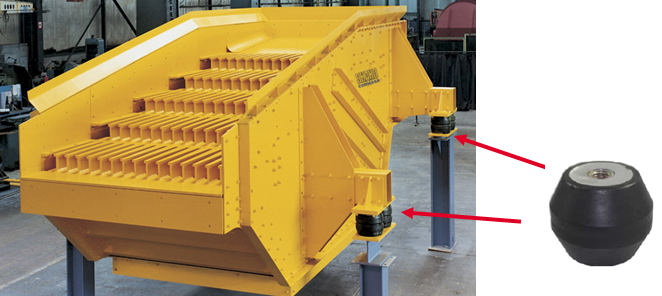

（1）市场：矿山

应用：振动筛

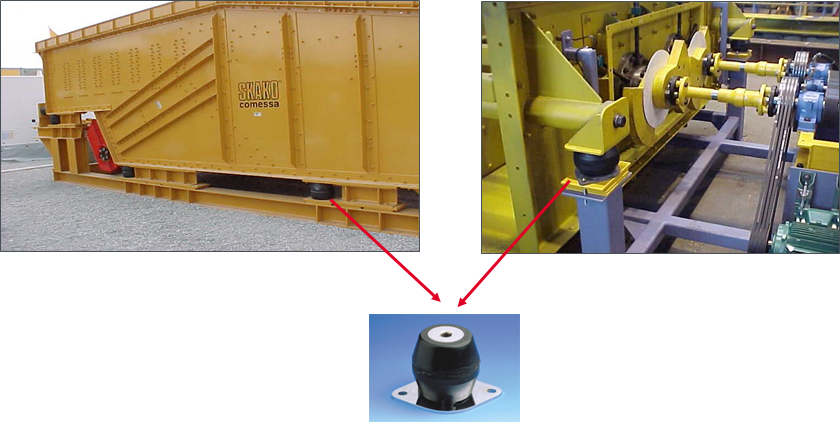

（2）市场：矿山

应用：分离设备

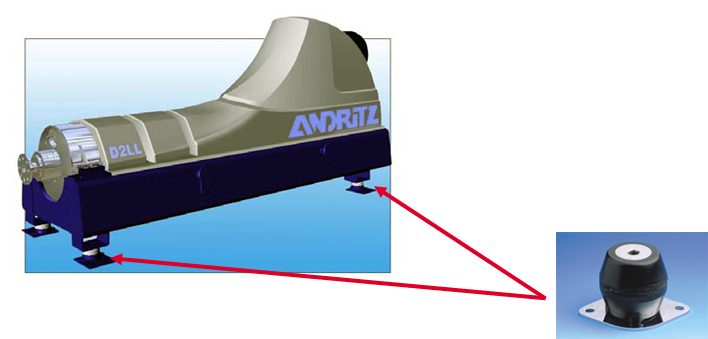

（3）市场：一般工业

应用：水处理设备
橡胶减震器-EVIDGOM的优势 +

由于荷载/位移曲线有明显的拐点，可以将悬置设计成具有比静态变形更大的阻尼。
弹性体的固有阻尼具有吸能的能力，相比金属弹簧减振体具有明显的优势。

推荐:

选择低固有频率（大变形量）的产品需要特别注意支撑设备的稳定性（高设备）。

在一些情况下（使用最大载荷），推荐使用侧向限位块。

橡胶减震器-EVIDGOM的性能 +

运行：

EVIDGOM® 支架有以下几个设计特点：

➤ 轴向弹性非常高

➤ 较低的固有频率（＜7Hz）

➤ 有效缓冲冲击和意外过载

技术特点：

➤ 17 种不同尺寸规格

➤ 18 种不同承载型号

➤ 小承载 5 kg

➤ 大承载 14000 kg

➤ 固有频率 2.5 - 7 Hz

运行特征：

型号	标准静态载荷 (daN)	变形量 ±15% (mm)	cp A (加载后) (mm)	高度 B (mm)


810002	5 - 15	5	40	25
810003	10 - 40	11	50	55
810005	20 - 80	14	63	80
810780	15 - 60	10	80	40
810766	25 - 100	15	105	70
810768	35 - 150	18	124	90
810769	100 - 400	20	136	90
810012	100 - 390	23	134	110
810773	150 - 600	24	175	120

型号	标准静态载荷 (daN)	变形量 ±15% (mm)	cp A (加载后) (mm)	高度 B (mm)


810784	200 - 800	26	170	140
810779	200 - 800	16	175	90
810770	200 - 800	10	166	56
810775	325 - 1300	30	175	150
810776	500 - 2000	35	240	180
810733Δ60	1250 - 5000	50	345	230
810733Δ75	2000 - 8000	50	345	230
810736Δ60	2250 - 9000	60	500	290
810736Δ75	3500 - 14000	60	500	290

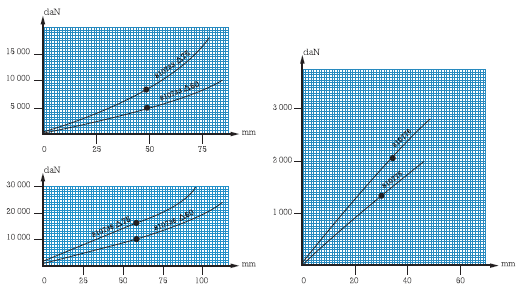

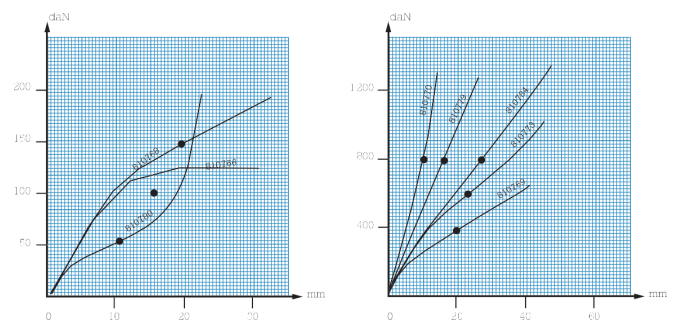

轴向压缩下负载/变形量曲线：

橡胶减震器-EVIDGOM(图1)

橡胶减震器-EVIDGOM(图2)

橡胶减震器-EVIDGOM的指标 +

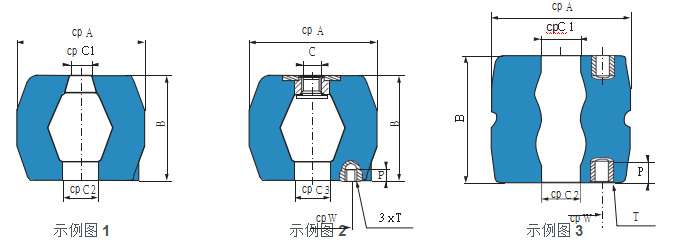

尺寸：

橡胶减震器-EVIDGOM(图1)

cp A (mm)	B (mm)	EVIDGOM 型号					cp C1 （mm)	cp C2 （mm)	cp C3 （mm)	cp W （mm)	T	P （mm)
cp A (mm)	B (mm)	橡胶	示例	有附件	示例	C	cp C1 （mm)	cp C2 （mm)	cp C3 （mm)	cp W （mm)	T	P （mm)
34	25	810002	1	—	—	—	8	8	—	—	—	—
40	55	810003	1	—	—	—	14	14	—	—	—	—
50	70	810005	1	—	—	—	14	14	—	—	—	—
60	40	—	—	810780	2	M10	—	25	25	40	M6	6
85	70	810006	1	810766	2	M16	20	30	30	60	M8	8
95	90	810008	1	810768	2	M16	20	30	30	60	M8	8
108	90	810009	1	810769	2	M16	20	30	34	70	M10	10
120	110	810012	1	—	—	—	20	30	—	—	—	—
140	120	810013	1	810733	2	M16	25	40	35	70	M10	10
125	140	810014	1	810784	2	M16	25	30	25	70	M10	10
140	90	810019	1	810779	2	M16	28	12	28	70	M10	10
140	56	810020	1	810770	2	M16	30	30	30	70	M10	10
155	150	810015	1	810775	2	M16	25	30	30	90	M14 6	14
188	180	810016	1	810776	2	M24	40	40	40	90	XM24	14
250	230	—	—	810733	3	—	70	70	—	150	8XM24	40
350	290	—	—	810736	3	—	85	85	—	196	—	40

底部安装面：

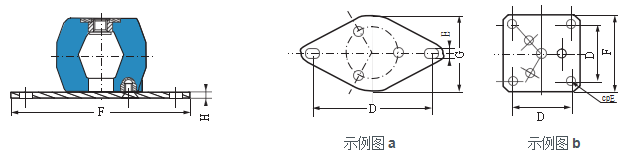

橡胶减震器-EVIDGOM(图2)

EVIDGOM 产品型号	安装步骤参考	示图	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)
EVIDGOM 产品型号	安装步骤参考	示图	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)
810780	337566	a	98/102	8,2	117	65	5
810766	337567	a	124/128	10,2	158	110	5
810768	337567	a	124/128	10,2	158	110	5
810769	337568	a	178/182	10,2	214	150	6
810773	337568	a	178/182	10,2	214	150	6
810784	337568	a	178/182	10,2	214	150	6
810779	337568	a	178/182	10,2	214	150	6
810770	337568	a	178/182	10,2	214	150	6
810775	337569	b	170	10,5	200	-	8
810776	337569	b	170	10,5	200	-	8
