被动隔振解决方案

首页 > 被动隔振解决方案 > Isolator 弹性体减震器 > 橡胶减震器（支撑）

橡胶减震器-BETRA RING

橡胶减震器-BETRA RING的概况 -

固有频率：7- 22 Hz
BATRA 是由一个橡胶圈和两个金属垫圈硫化而成。垫圈的凹槽和山脊形状使得 BATRA 可叠加使用。

应用领域：

➤ 橡胶本身的阻尼特性，加上此系列底座优良的垂向弹性特性，BATRA 底座非常适用于公路和铁路车辆。

➤ 高效的抗冲击特性，适用于货车，卡车以及吊车等大型车辆。

➤ 可根据客户的特殊需求定制，BATRA 可定制成只有一个下面的硫化金属支架或者纯橡胶结构。

➤ BATRA^® 圈可使用叠加或不硫化金属圈来应对一些特殊的抗振需求。
橡胶减震器-BETRA RING的优势 +

➤ 减振效果等同于金属弹簧与阻尼器的结合体
➤ 机械强度：抗冲击性能好

➤ 无悬挂体失稳风险

➤ 两个硫化金属支架可限制横向蠕变

➤ 通过堆叠 BATRA^® 可选择合适的弹性

橡胶减震器-BETRA RING的性能 +

橡胶减震器-BETRA RING的指标 +

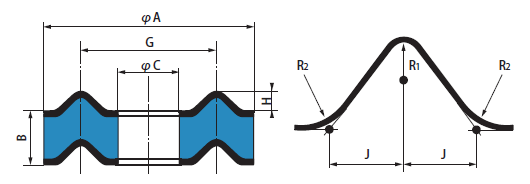

橡胶减震器-BATRA®RING(图1)

型号	φA (mm)	B (mm)	φC (mm)	G (mm)	H (mm)	J (mm)	R1 (mm)	R2 (mm)	重量 (g)
型号	φA (mm)	B (mm)	φC (mm)	G (mm)	H (mm)	J (mm)	R1 (mm)	R2 (mm)	重量 (g)
541050	50	11	14	32	4	5	2,5	1,5	45
541083	80	27	41,5	61	4	6	3	3	220
541082	86	27,5	32	65	5	7	4	2	300
541100	100	28,5	32	65	5	7	4	2	415
541112	115	30	50	85	10	10	5	3	540
541145	140	35	55	100,5	10	10	5	3	890
541146	146	20	55	100,5	10	10	5	3	750
541144	146	35	55	100,5	10	10	5	3	980
541175	170	35	60	115	10	10	5	3	1360
541174	170	50	60	115	10	10	5	3	1680
541185	185	40	95	140	10	10	5	3	1510
541249	250	50	70	160	10	10	5	3	2600
541250	250	59	70	160	10	10	5	3	4400
