橡胶减震器-BECA

橡胶减震器-BECA的概况 -

固有频率：8 - 14 Hz
BECA 系列产品由中间弹性体（橡胶）硫化在上下层金属板之间而成：

-上层金属板：中间孔分螺纹孔(焊接螺母)和光孔两种。

-下层金属板：固定在支架上或者直接安装于地面。

粘结橡胶

半球形橡胶环

防滑珠或防滑凹槽

可以移动的金属顶板可以很好的保护橡胶和平均分配载荷

建议：

（1）为了更好实现减振效果，建议所有外部连接为弹性的。

（2）BECA 产品可以用在固定的，平衡性能好的旋转机械上，否则，应使用平衡压板。
橡胶减震器-BECA的优势 +

➤ 机器（装有该产品）可直接固定在地上
➤ 体积较小

➤ 快速安装

➤ 易于拆除

➤ 载荷范围较大：3 种不同硬度的胶体和 6 种不同尺寸使该产品可根据载荷和激励频率进行优化选择

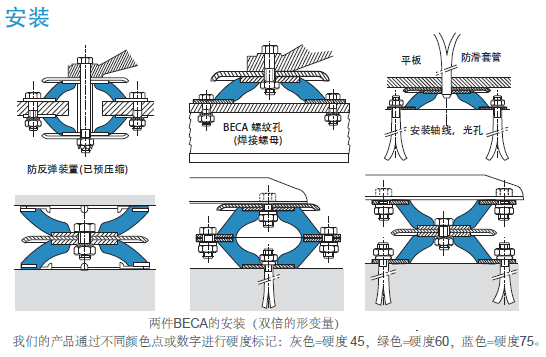

➤ 3 种固定方式可供选择

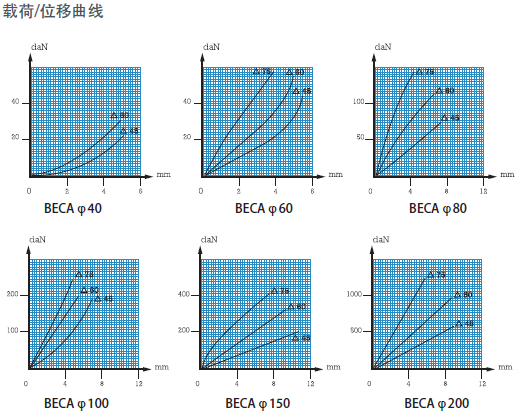

橡胶减震器-BECA的性能 +

橡胶减震器-BECA的指标 +

类型	硬度 (Shore A)	型号			cp A (mm)	B (mm)	B1 (mm)	cp C (mm)	C1	D (mm)	cp E (mm)	F (mm)	J (mm)	cp M (mm)	重量 (g)


		防滑底座	菱形底座
		光滑孔示例图 a	光滑孔示例图 b	螺纹孔示例图 c


cp 40	45.6	-	-	533641*	40	20	18	-	M6	52	6,2	64	2	19	50
cp 60	45.60.75	-	-	533661	60	24	22,5	-	M6	76	6,2	90	2	18	140
cp 80	45.60.75	-	533581	533681	80	27	25	8,1	M8	100	8,2	120	2	22	250
cp 100	45.60.75	533108	-	-	100	30	28	10,2	-	-	-	-	-	22	420
cp 100	45.60.7	-	533109	533609	100	27,5	25,5	10,2	M10	124	10,2	148	2,5	22	460
cp 150	45.60.75	533151	-	-	150	41	38	14,2	-	-	-	-	-	34	1220
cp 150	45.60.75	-	533152	533652	150	39	36	14,2	M14	182	12,2	214	4	34	1340
cp 200	45.60.75	533202	-	-	200	46	42	18	-	-	-	-	-	44	2750
cp 200	45.60.75	-	533203	533623	200	44	40	18	M18	240	14,5	280	5	44	3030

* cp 40,M6 - 快速螺母，最大扭矩 3N.m

类型	硬度 (Shore A)	型号			cp A (mm)	B (mm)	B1 (mm)	cp C (mm)	C1	D (mm)	cp E (mm)	F (mm)	J (mm)	cp M (mm)	重量 (g)


		防滑底座	菱形底座
		光滑孔示例图 a	光滑孔示例图 b	螺纹孔示例图 c


cp 40	45.6	-	-	533641*	40	20	18	-	M6	52	6,2	64	2	19	50
cp 60	45.60.75	-	-	533661	60	24	22,5	-	M6	76	6,2	90	2	18	140
cp 80	45.60.75	-	533581	533681	80	27	25	8,1	M8	100	8,2	120	2	22	250
cp 100	45.60.75	533108	-	-	100	30	28	10,2	-	-	-	-	-	22	420
cp 100	45.60.7	-	533109	533609	100	27,5	25,5	10,2	M10	124	10,2	148	2,5	22	460
cp 150	45.60.75	533151	-	-	150	41	38	14,2	-	-	-	-	-	34	1220
cp 150	45.60.75	-	533152	533652	150	39	36	14,2	M14	182	12,2	214	4	34	1340
cp 200	45.60.75	533202	-	-	200	46	42	18	-	-	-	-	-	44	2750
cp 200	45.60.75	-	533203	533623	200	44	40	18	M18	240	14,5	280	5	44	3030

* cp 40,M6 - 快速螺母，最大扭矩 3N.m
